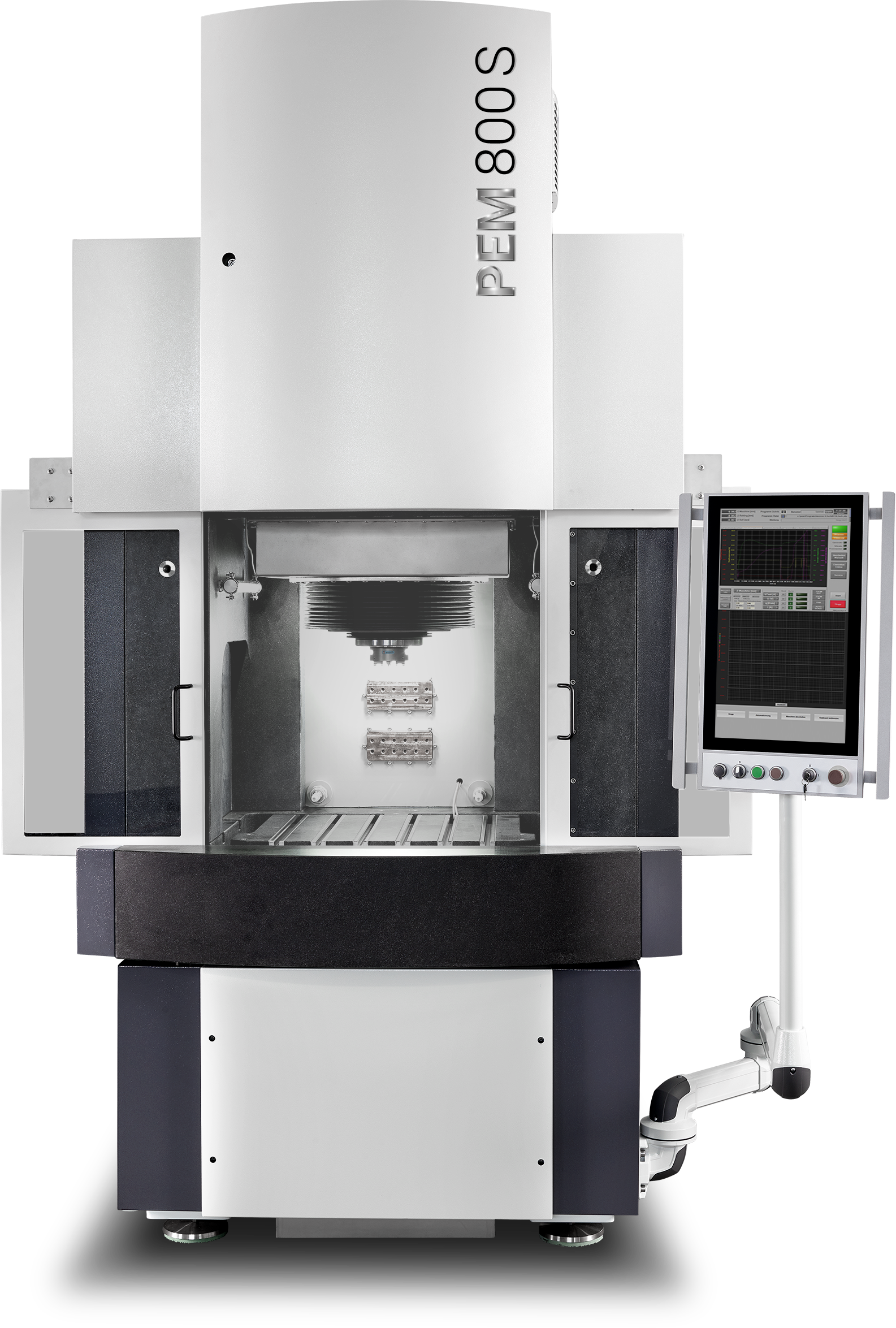

Bearbeitungsstation zum elektrochemischen Präzisionsabtragen

• Maschinentisch: 660 mm x 540 mm (B x T)
• Senkweg der Z-Achse: 170 mm
• Senkgeschwindigkeit der Z-Achse: 1 µm/min – 2 m/min
• 1-Achssytem mit frei programmierbarem Z-Oszillator
• Oszillatorweg: 0,1 mm - 0,5 mm
• Oszillatorfrequenz: 0 Hz - 100 Hz
• Max. Pulsstrom: 8400 A
• 2000 l NaNO₃-Elektrolyt

Senkerodiermaschine

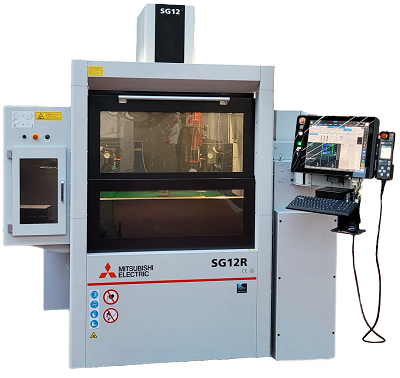

Mitsubishi SG12R

• Verfahrensvarianten: EDM-Senken, EDM-Bohren, EDM-Fräsen
• Maschinentisch 700 mm x 500 mm (B x T)
• CNC gesteuertes 4-Achssytem (X, Y, Z, c)
• Senkwege in X, Y und Z: 400 mm x 300 mm x 300 mm
• Senkgeschwindigkeit in X, Y und Z: 1 µm/min – 2 m/min
• Max. gepulster Gleichstrom 80 A
• Variable Impulse mit Impulsdauern von 10 ns bis 5 ms
• 330 l Erodieröl

Dieses Gerät wird gefördert durch die Deutsche Forschungsgemeinschaft (DFG) mit Projektnummer 509924008.

Drahterodiermaschine
Mitsubishi MV 2400S

• Arbeitsraum: 600 mm x 400 mm x 310 mm
• Drahtdurchmesser: 0,1 mm - 0,3 mm

Wälzfräsmaschine

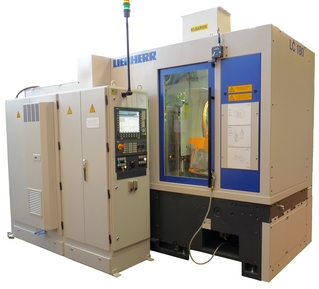

Liebherr LC 180

• Arbeitsraum: Ø 180 mm
• Max. Drehzahl Maschinentisch: 800 U/min
• Max. Drehzahl Fräskopf: 6.000 U/min
• Max. Modul Wälzfräsen: 3 mm
• Schwenkwinkel: +/- 45 °

Wälzfräsmaschine

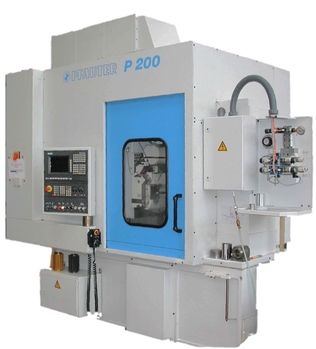

Pfauter P 200

• Arbeitsraum: Ø 200 mm; Z 200 mm
• Max. Drehzahl: Werkzeug 900 U/min;
  Werkstück 1.000 U/min

5-Achs-Bearbeitungszentrum

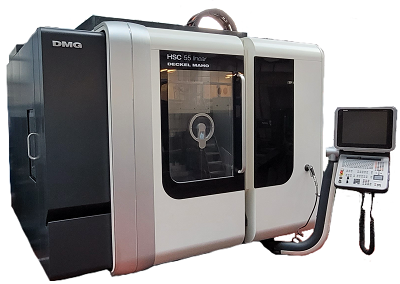

DMG HSC 55 linear

• Arbeitsraum: 450 mm x 650 mm x 460 mm
• Max. Drehzahl: 28.000 U/min
• Schwenkachse (C) +10°/-110°
• Rundachse (A) 360°

Mikrofräsmaschine
Mikron HSM700

• Arbeitsraum: 700 mm x 550 mm x 450 mm
• Max. Drehzahl: 42.000 U/min
• Ausstattung: Messtaster-Renishaw MP700
  Minimalmengenschmierung-Ecolub

5-Achs-Bearbeitungszentrum

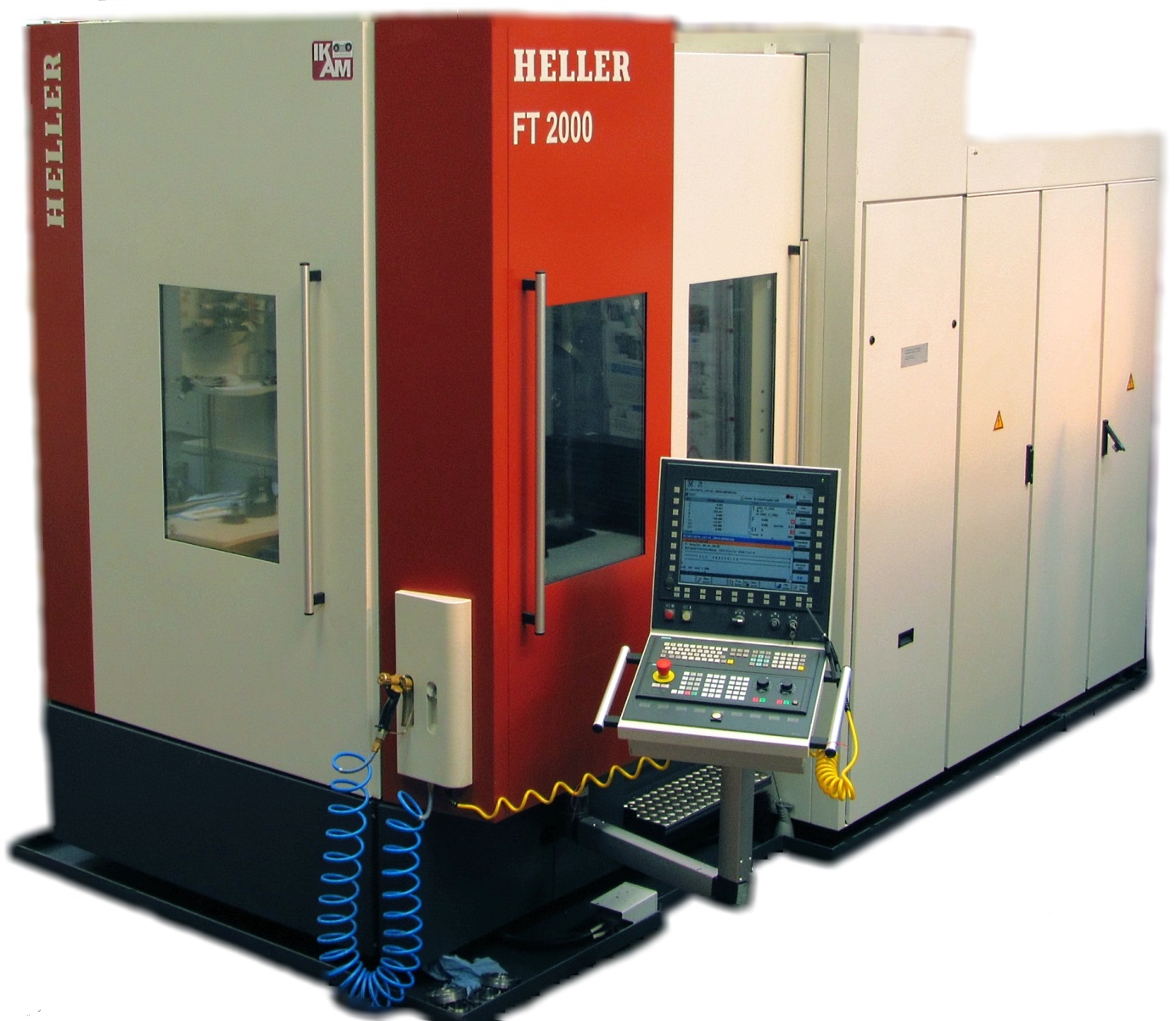

Heller FT 2000

• Arbeitsraum: 800 mm x 800 mm x 1045 mm
• Max. Drehzahl: 10.000 U/min

3-Achs-Bearbeitungszentrum

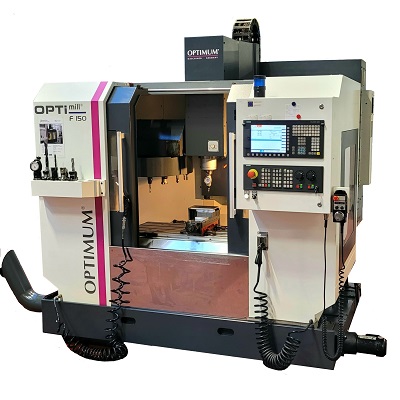

OPTimill F150 TC

• Arbeitsraum: 760 mm x 430 mm x 460 mm
• Drehzahl: 10 U/min - 10.000 U/min

Das Gerät befindet sich in den Räumlichkeiten des ego.-Inkubators.

Drehfräszentrum

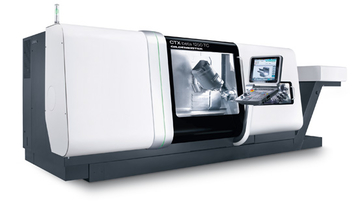

DMG CTX beta 1250 TC

• Arbeitsraum: Ø 390 mm; Z 1.210 mm
• Max. Drehzahl: Werkzeug 12.000 U/min;
  Werkstück 5.000 U/min

Drehzentrum

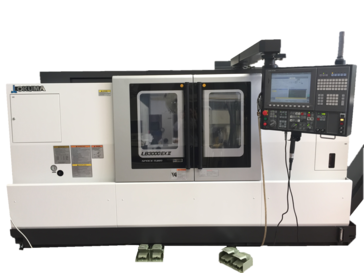

Okuma LB3000 EX II M C 1000

• Arbeitsraum: Ø 340 mm; Z 1.000 mm
• Max. Drehzahl: 5.000 U/min
• Ausstattung: 12-fach Werkzeugrevolver
  (12 angetriebene Werkzeugstationen)

Drehmaschine

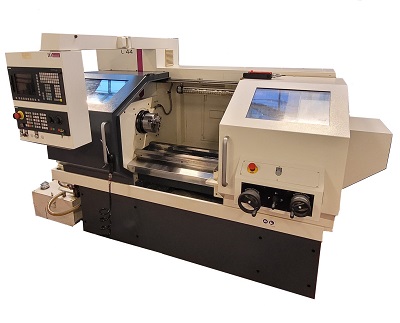

OPTIturn L 44

• Spitzenhöhe: 223 mm
• Spitzenweite: 850 mm
• Umlauf-Ø über Planschlitten: 240 mm
• Umlauf-Ø über Maschinenbett: 446 mm
• Umlauf-Ø in der Bettbrücke: 520 mm
• X-Achse: Verfahrweg 250 mm
• Z-Achse: Verfahrweg 760 mm
• Drehzahl: 10 U/min - 3.500 U/min

Das Gerät befindet sich in den Räumlichkeiten des ego.-Inkubators.

Drehmaschine

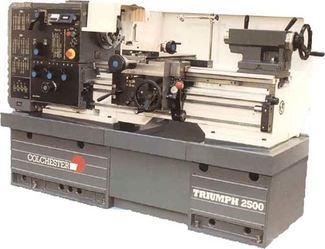

Colchester Triumph 2500

• Arbeitsraum: Ø 200 mm;  Z 1.250 mm
• Max. Drehzahl: 2.500 U/min

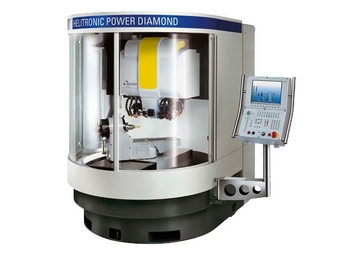

Werkzeugschleifmaschine
Walter Power Mini

• Arbeitsbereich: 350 mm x 200 mm x 470 mm
• Max. Durchmesser: Ø 100 mm
• Max. Drehzahl: 9.500 U/min

Flachschleifmaschine

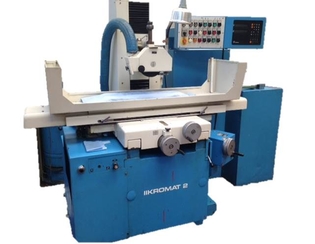

Mikromat 2

• Arbeitsbereich: 600 mm x 200 mm
• Max. Drehzahl: 2.800 U/min

Rasterelektronenmikroskop

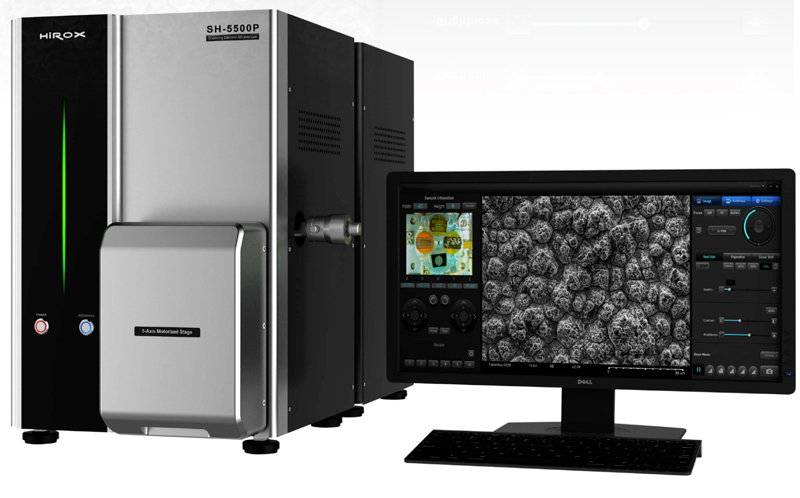

Hirox SEM SH-5500

• Vergrößerung: 10x bis 150.000x
• Max. Probengeometrie: ∅ 80 mm x 50 mm

• Beschleunigungsspannung: 1 kV - 30 kV

• Motorisierter Tisch X-Y-Z-Richtung: 40 mm x 40 mm x 40 mm

• Drehen: 360°; Schwenken: -14° bis +90
• EDX-Funktion

Universal-Messgerät

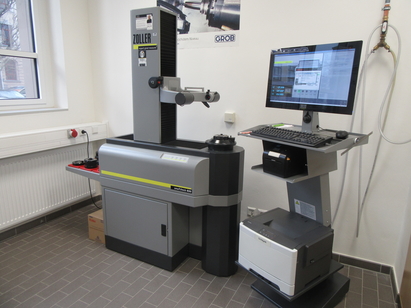

Zoller smarTcheck 600

• Messbereich: 175 mm x 1.000 mm (X x Z)
• Durchmesser: Ø 370 mm

3D-Konfokalmikroskop
Nanofocus μsurf expert

• Objektivgrößen: 10x; 20x; 50x; 100x

Das Gerät befindet sich in den Räumlichkeiten des ego.-Inkubators.

Röntgendiffraktometer

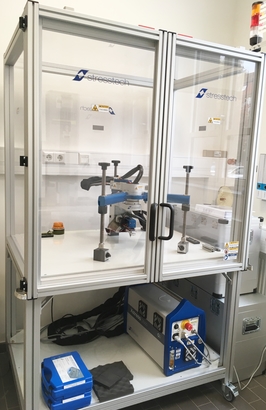

XStress G2/G2R

• Ψ-Neigung: -45° bis 45°
• Ψ-Oszillation: 0-6°
• ρ-Oszillation: bis 180°
• Messmaterialien: Co, Cr, Cu, Fe, Mn, Mo, Ni, Ti, V

Das Gerät befindet sich in den Räumlichkeiten des ego.-Inkubators.

Schleppschleifanlage

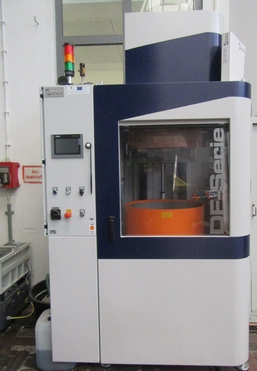

OTEC DF3/4

• Max. Werkstückgewicht: 15 kg
• Max. Granulatmenge: 80 l

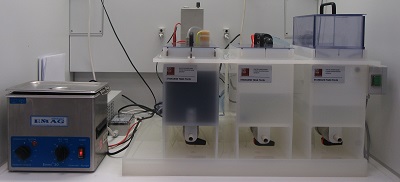

Laboranlage für elektrochemisches Polieren
Walter Lemmen GmbH

• Volumen: 5 l
• Abmessungen: 200 mm x 150 mm x 180 mm
• PTFE Heizstab
• Netzgerät max. 16 V, max. 40 A
